Le besoin était d'alimenté une petite caméra vidéo transmettant la vidéo par radio à partir d'un panneau solaire et d'une batterie. Le système permettait d'alimenter la caméra radio uniquement s'il y avait assez de lumière et si la batterie était suffisamment chargée. Le montage est doté d'un système d'hystérésis  pour éviter le bagottement. Le montage était inséré dans une petite boite en plastique rendue étanche par du joint silicone. La consommation au repos  est très faible et il n'y a pas de relais qui consommerait inutilement.

Le niveau de lumière est estimé grâce à une photo résistance. Le modèle de photo résistance n'est pas très important.

Il y a deux réglages à réaliser grâce à deux potentiomètre. Le réglage est très simple  :

- pour le niveau de la batterie - à régler à 12 V  ( il faut laisser un peu de puissance dans la batterie pour alimenter le montage ( < 1 ma)).et

- pour le niveau de lumière

la commutation est réalisée par des transistors mosfet de puissance  (IRF9530). La charge à commuter étant inférieure à 300 ma, je n'ai pas mis de radiateur sur le transistor . Pour des puissances supérieures il faut mettre un dissipateur ( ML xx)

Pour régler le niveau batterie, il faut disposer d'une alimentation variable 12 V - ou au moins une alim stabilisée 12 V

schéma électrique

nomenclature

cliché (échelle 1)

implantation (échelle 2)

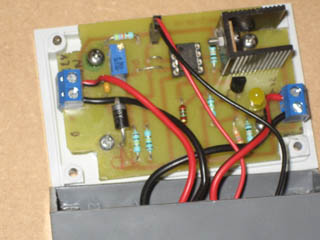

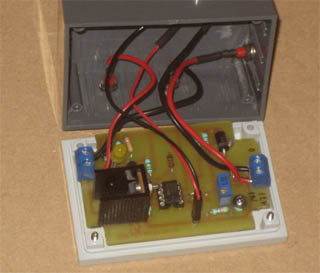

il est alimenté en 12 V. la charge de chauffage est constitué de résistances bobinée RH25 munies de radiateurs vissés sur un ancien plat à four qui sert de base à la mini serre.

un tour de potentiomètre permet un réglage au demi degré près. la plage de réglage est  de 12 ° environ.

cette plage peut être défini entre 0° et 35 ° selon la valeur d'une résistance.

le schéma s'articule autour d'un transistor IRF9350 et d' un ampli op LM741 (µA741).

j'utilise pour ma part 4 résistances 8,2 Ω montés en série parallèle constituant une résitance de 8,2 Ω cela correspond à une puissance de 17,5W soit 1,4 A

nota : selon l'implantation de straps sur la carte , il est possible d'en faire un thermostat pour ventilateur

schéma électrique

nomenclature

cliché (échelle 1)

implantation ( échelle 2)

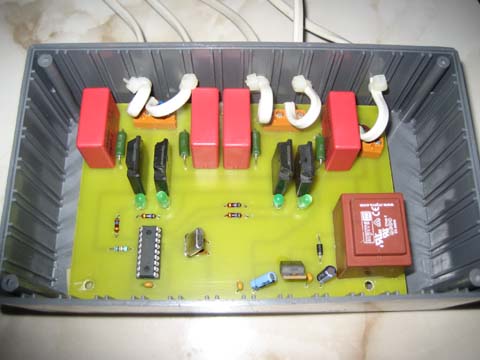

La commutation des guirlande est synchrone, le microprocesseur change la configuration des guirlandes allumées à chaque seconde suivant un cycle ( programmé en dur).

nota , j'ai ajouté une double implantation pour le transformateur car il semble que le premier ne soit plus disponible.

N'oubliez pas d'ajouter un fusible dans le coffret (fonction de la puissance des ampoules.

Les composants principaux sont le PIC 16F84 et les relais statiques S201S02. le montage RC en parallele  avec la sortie du relai statique évite la conduction spontanée du relai en cas de dv/dt trop important.

Vous pouvez également insérer une ferrite sur le câble secteur pour limiter les parasites. (qui doiventêtre faibles car les relais statiques utilisés commutent au passage par zéro.

Pour ma part, j'ai regrouper les ampoules  d'une même couleur par guirlande.vous pouvez également vous servir du montage pour faire clignoter des ampoules à filaments de couleur .

schéma électrique

nomenclature

cliché

implantation

fichier pic ( source basic et fichier HEX)

nota : il vous faut un programmateur de PIC pour charger le fichier .hex dans le pic.

Selon  l'implémentation de cavaliers, ,il peut être utilisé en chauffage ouventilation

puissance max 500W ( tailles des pistes du circuit imprimé

suite à venir

c'est une simple alimentation d'environ 12 V qui charge également une petite batterie qui prend la main en absence de secteur
