Ce sera sans doute la page la plus longue des réalisations
Convertisseur 12V vers 24 V
| Ce convertisseur permet d'élever la tension
de 12 V ( ou 13,6 V d'une batterie ) en 24 V nécessaire pour alimenter
certains composants n'existant pas en 12V (nébulisateur à ultrasons,
électrovanne... ) Le schéma électrique est fortement inspiré de la datasheet du composant principal: 2577 adj. le montage ne peut fournir que 1 Ampère en 24 V. Pour fournir 1 ampère en 24 V , il faut une self qui supporte 3 A et un dissipateur sur CI TO220 (ML26)- à monter la tête en bas à cause de l'écartement des pattes du composant. voici les liens des fichiers cliché (échelle 1) ( nota le cliché est connu de la société microprocessor) implantation (échelle 2) |
 |
Alimentations 5 V 3VA et 12 V 3VA , 5 VA et 10 VA
| Ces alimentations sont conçues pour
tenir dans une goulotte de 7,5 cm de large et 5 cm de hauteur
... afin de réaliser les système de télécommandes secteur par Internet ( cf
mes pages système) 1 seul schéma électrique 2 implantation ( échelle 2) 2 clichés
|

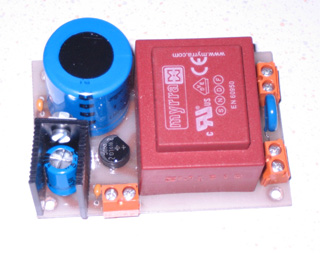

 alim
5 V 3 VA |

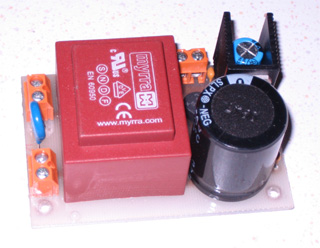

 alim
12 V 3 VA |

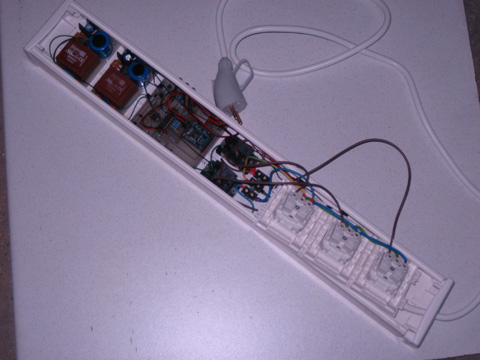

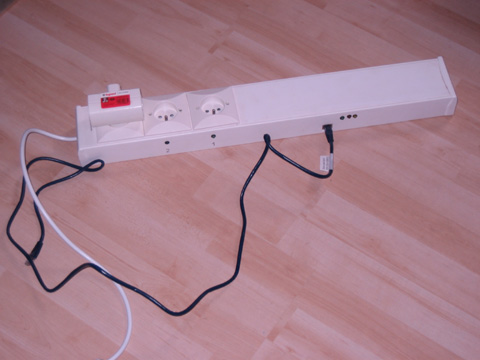

Vue d'un des système de télécommande secteur par Internet
 |
 |
pour toutes remarques et anomalies ou erreurs me contacter à serge.slezak@free.fr
Convertisseurs
| Depuis longtemps mes montages fonctionnent à
l'énergie solaire, j'ai une panoplie de convertisseurs 12 V DC vers 5V . l'évolution du PCB est souvent lié à l'obsolescence des composants. une seule nomenclature avec des variantes selon la taille de la carte : - 5 X 7,5 cm , - 10 X 7,5 cm la tension de sortie - 5V - variable ( pour 3,3V à 9 V) Deux schémas électriques : 3 implantations :
3 cuivres : nota : sur le cuivre "commun" il est possible d'implanter un connecteur USB droit sur le modèle (7,5 X 5 cm) pour recharger vos portables ou alimenter un raspberry PI )... utile pour une alim 5 v uniquement.
nota : les modèles (7,5 X 5) cm fonctionnent depuis plus de 10 ans sans aucun défaut ( alim d'un programmateur d'arrosage à base ST62T20 et d'une mini caméra radio 8 V
|

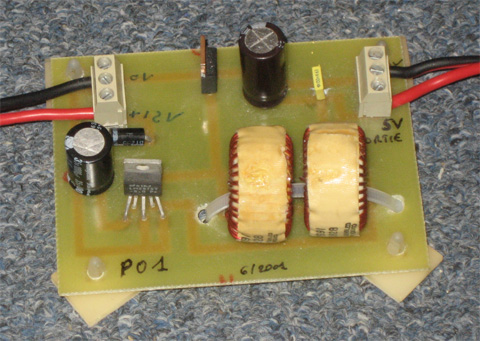

Convertisseur 12V vers 5V format 10 X 7,5 cm |
|

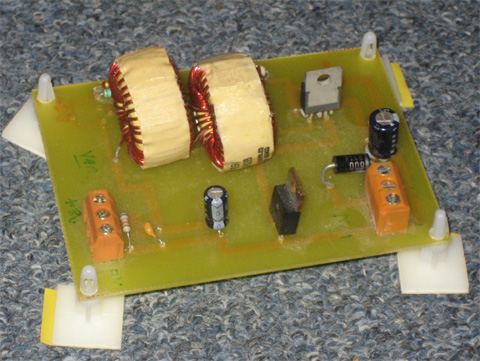

convertisseur 12V vers 8V format 10 X 7,5 cm |
|
|

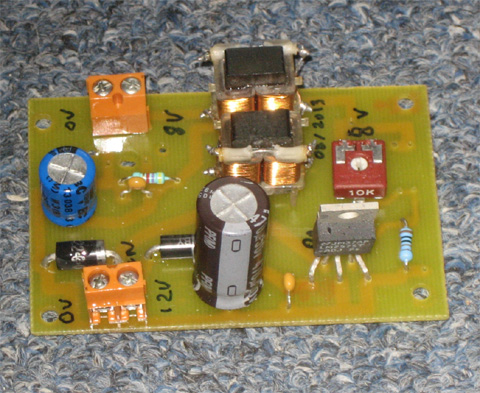

convertisseur 12V vers 8V format 5 X 7,5 cm |
|
|
convertisseur 12V vers 5V format 5 X 7,5 cm sortie USB
|
Alimentation isolée pour mini voltmètre de tableau
La plupart des millivoltmètres de tableau réclament une alimentation isolée de la tension à mesurée.
voici un petit schéma qui permet de résoudre le problème.
Un montage utilisant un "timer" monté en multivibrateur pour générer un signal carré suivi d'un montage de pompe à diode simple relié au multivibrateur par deux condensateurs (non polarisés).
Je n'ai plus le cliché original. Je ne me souviens plus pourquoi j'utilise un 556 ( deux timers) plutôt qu'un 555. c'est vrai que mon montage nécessitait deux circuits ... mais finalement mon montage alimentait deux voltmètres de tableau avec comme résistance R1 5 KΩ. Cela ne devrait pas fonctionner !
La zenner DZ1 n'est utile que si la tension d'entrée varie. dans mon montage (une alimentation variable double) la tension était récupéré après le redressement filtrage de la tension de sortie du transformateur. la tension était de 42 V Vcc. une simple résistance de 10 KΩ permettait d'avoir environ 10v pour alimenter le multivibrateur et donc d'environ 9 V pour le millivoltmetre ( je n'utilisai pas de zener. ( une deuxième résistance en parrallele permet d'alimenter un deuxième multimètre de tableau.
la résistance R1 doit être choisi pour faire chuter la tension d'alimentation à un niveau de 9V (tension demandée par le voltmetre ) + 0,5 V . le courant est d'environ 3 ma ( consommation du voltmetre + essentiellement du montage multivibrateur pour des résistances R2 et R3 utilisées.
j'ai réalisé un nouveau cliché mais je ne l'ai pas testé . si quelqu'un est intéressé, je peux lui envoyer par email.

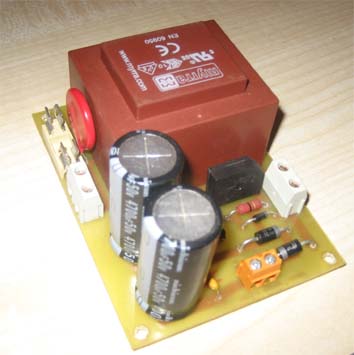

Alimentation secourue non régulée 12 V
| Voici une alimentation secourue par une
batterie au plomb le schéma est très simple , un fusible, une protection contre les surtension, un pont de diode et des condensateurs pour lisser la tension. La valeur de la résistance R1 doit être calculer pour que le courant de charge de maintien soit compatible avec la batterie ( inférieur au dixième de sa puissance en général ) et une puissance compatible avec le courant maximal de charge. Pour ma part avec une batterie de 4,5 AH , j'ai une résistance de 22 ohms 2 W. (le transfo fourni une valeur crete de 17 V , abaissé par 2 diodes (2 X 0,4V) pour une batterie dont la tension peut varier entre 10V et 13,8V) Les résistances R2/R3 doivent être calculées pour être compatibles avec l'entrée de mesure : La tension redressée est d'environ 17V, il faut une tension de 3,3 max pour une entrée sur un port raspberry par exemple R3 =3,3KΩ R2 = 15KΩ nota: il faut rajouter une diode pour limiter la tension à l'entrée du port de mesure ( entre le port de mesure et la tension d'alimentation du compsant de mesure.
Cliché (échelle 1- face cuivre vue coté composant) Implantation (échelle 2) Nomenclature |
 |
