Cartes d'extension

retour page Mes réalisations     retour page accueil du site

Ces cartes permettent d'interfacer et de protéger les microprocesseurs afin de commander des charges électriques. Des cartes de ce type existent dans le commerce ( pour arduino, raspberry,etc). Une des originalités de celles-ci est de pouvoir commander des charges continue ( 12V à 28V) avec une faible dissipation d'énergie. Une autre de pouvoir commander directement des relais de puissance ( commande de chauffage électrique ou de climatiseur)

Nota : je n'utilise plus les relais statiques électroniques : En position ouvert ils laissent passer un courant résiduel qui est incompatible des alimentations de PC de bureau. ( la coupure de tension puis la remise en route ne déclanche pas le redémarrage du PC)



Carte d'extension serre

Cette carte  a été développée pour la télécommande des pompes, électrovannes et nébulisateurs à ultrason  pour ma serre.

Il y a deux types de carte selon le besoin d'utiliser des dissipateurs thermiques   pour les transistors mosfet de puissance

- un modèle 7,5 X 5 cm si il n'y a pas besoin d'un  dissipateur ou un dissipateur type ML26 par transistor. ( courant de charge inférieur respectivement à 1  et 2 A).

- un modèle 10 X 7,5 cm pour l'utilisation de radiateurs de type ML9 ou ML 11

et il y a deux type de nomenclature pour la commutation d'une tension de 12 V ou de 24 V

 (sur une même carte vous pouvez mixer les nomenclatures pour le 12 ou 24 V !)

le schéma électrique est très simple.

schéma électrique

nomenclature version 12 V

nomenclature version 24V

cliché (échelle 1)  version dissipateurs thermique ( nota le cliché est connu de la société microprocessor)

cliché (échelle 1) version sans dissipateur thermique

implantation  version dissipateur (échelle 2)

implantation  version sans dissipateur (échelle 2)



nota 1 : selon les dissipateurs utilisés, vous devrez percer certains  trous de fixation à d' autres endroit que ceux prévus sur  l'implantation et le cliché

nota 2  : pour l'utilisation des dissipateur ML 26 , il faut rogner les glissières d'empilage des borniers





version avec radiateur


Carte d'extension 8 relais

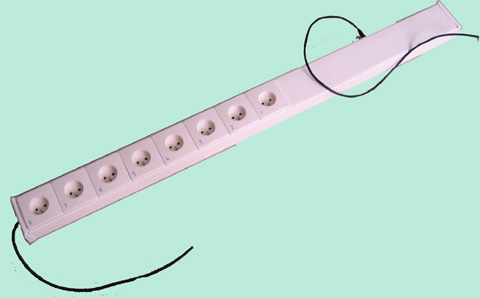

Cette carte a été développée pour la réalisation de la goulotte 8 prises secteur commandable par internet. Elle peut se fixer sur la carte UC auquel elle est raccordée par 8 signaux TTL et le 0 V. Elle demande également une tension 12 V pour la protection des transistors.

Le schéma  électrique  est très simple utilise le transistor NPN BC 337

pour la réalisation :

schéma électrique

nomenclature

cliché ( face soudure vue coté composants)

implantation des composants ( échelle 2)



Carte d'extension 4 relais statiques 220V




Attention , cette réalisation fonctionne sous 220V,  la manipulation doit être réalisées par du personnel habilité à travailler avec de telles tensions.

La puissance admissible totale est de 600 W. cela est du à la taille des pistes du circuit imprimé, le relai statique  supporte un courant plus important.

la nomenclature dispose de plusieurs options :

- une commande par un niveau 0 /3,3 V ( exemple le gpio d'un Raspberry) ou par un niveau  0/5V (exemple les ports d'un PIC)

-une alimentation par 5V ou 12 V selon les tensions disponibles ( attention l'alimentation 5V du connecteur GPIO d'un Raspberry  n'est pas suffisante ) la consommation du montage est de l'ordre de 100 ma lorsque toutes les commandes sont activées.

la protection contre les parasites du 220v peut être assurée par les montages RC (R1/C1 , R2/C2,...) et/ou la varistance  (Var1,VAR2,..). Le montage RC est conforme à la préconisation de la datasheet, mais on ne peut dans le cas de l'utilisation de ce montage RC commander une alimentation d'un PC standard ni d'une lampe basse consommation car il reste un courant résiduel incompatible de ces charges.



schéma électrique

nomenclature

cliché ( face soudure vue coté composants)

implantation des composants ( échelle 2)



Entrée 0/5V alimentation 5 V





pour toutes remarques et anomalies ou erreurs  me contacter à serge.slezak@free.fr
